  • Depuración principiantes II: Diseño obra llegada. Ejemplo

La obra de llegada de una estación depuradora de aguas residuales (EDAR) es la responsable de recibir y acondicionar las aguas residuales para su posterior bombeo al pretratamiento. La obra de llegada está formada por:

  • Pozo de gruesos
  •  Desbaste de gruesos
  •  Bombeo de agua bruta

Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:

  1. Establecer los datos de diseño
  2.  Definir los parámetros de diseño
  3. Diseñar las instalaciones y equipos
  4.  Verificar los parámetros de funcionamiento.

PRIMERO: ESTABLECER LOS DATOS DE DISEÑO

Los datos de diseño son:

SEGUNDO: DEFINIR LOS PARÁMETROS DE DISEÑO

Los parámetros de diseño para el pozo de gruesos son:

 Para el desbaste de gruesos los parámetros de diseño son:

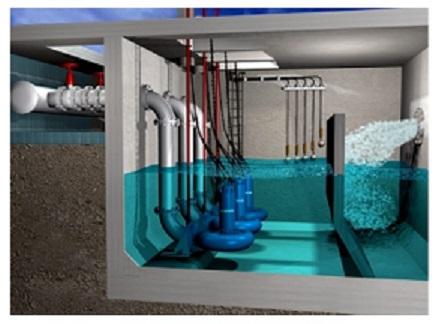

El bombeo de elevación tiene por objeto elevar las aguas residuales a una cota que minimice los costes de construcción y operación. El volumen mínimo del pozo de bombeo depende del número de bombas instaladas, del caudal unitario de cada bomba y del número de arranques por hora adoptado:







DISEÑAR LAS INSTALACIONES Y EQUIPOS

Para el diseño del pozo de gruesos se deben de seguir los siguientes pasos: Calcular la superficie mínima necesaria en planta

1. Calcular la superficie mínima necesaria

Para el cálculo de la superficie adoptamos la siguiente fórmula, tanto para el caudal medio como para el caudal máximo, adoptándose la mayor de las superficies calculadas:

2. Definir las dimensiones en planta

3. Calcular el volumen mínimo



4. Definir la altura mínima del pozo

5. Definir altura recta y troncocónica

6. Calcular el volumen final

 Para el diseño del desbaste de gruesos se deben de seguir los siguientes pasos:

1. Definir las características de la reja de gruesos

  • Ancho de barrotes: normalmente 10 cm
  •  Separación de barras: aconsejable 50 cm siempre y cuando sea menor del ancho de paso del rodete de las bombas (dato aportado por el fabricante)

2. Calcular la sección mínima necesaria

Se calculan la sección del canal y la sección libre en reja mediante las siguientes formulas:

3. Definir el número de rejas adoptadas en función del ancho de rejas

Para el diseño del bombeo de agua bruta se deben de seguir los siguientes pasos:

1. Definir el número de bombas a instalar

2.Establecer la altura de elevación

3. Calcular el caudal unitario de las bombas

 4. Adoptar un rendimiento de las bombas ρ= 70 %

 5. Calcular la potencia unitaria de las bombas

6. Establecer el número máximo de arranques por hora z= 10

7. Calcular el volumen mínimo del bombeo

8. Calcular las dimensiones mínimas en planta del pozo de bombeo

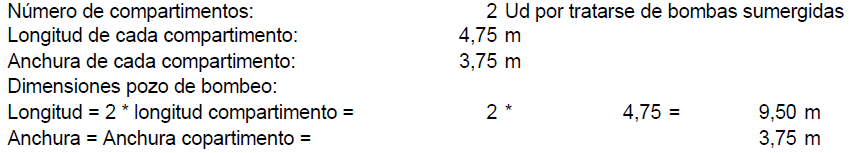

9. Calcular las dimensiones en planta del pozo de bombeo

10. Calcular la altura mínima del agua en el bombeo.

VERIFICAR LOS PARÁMETROS DE FUNCIONAMIENTO.

Con las dimensiones definidas verificaremos, para cada una de las instalaciones, los parámetros de funcionamiento.

Pozo de grueso:

Desbaste de gruesos:

Bombeo de agua bruta:

RECOMENDACIONES

Se recomienda, con carácter general:

  1. Las dimensiones mínimas de un pozo de gruesos deben de ser 1,5 * 1,5 *1,5 m para facilitar la maniobrabilidad de la cuchara hidráulica
  2. El desbaste debe de disponer de una reja automática de by-pass
  3. Cuando el colector de entrada se encuentre muy profundo ( > 4 metros) se debe de estudiar la opción de sustituir el desbaste de gruesos por trituradores.
  4. El pozo de bombeo se debe de compartimentar, cuando se instalan bombas sumergibles, en dos unidades con posibilidad de aislarlos mediante compuerta manual
  5. El número de bombas sumergibles a instalar se recomienda que sea par

NOTA FINAL: Las imágenes que presentan este blog son gentileza de fabricantes de equipos. En ningún momento suponen un aval o conformidad con lo recogido en el blog, que es de total responsabilidad del autor del mismo
