  • Depuración principiantes V-1: Tratamiento biológico lechos bacterianos (percoladores).Ejemplo

El tratamiento secundario o biológico mediante lechos bacterianos de una estación depuradora de aguas residuales (EDAR) es el responsable de reducir la carga contaminante orgánica que se encuentra en estado coloidal o disuelto.

El tratamiento secundario biológico por lecho bacteriano está formado por:

  • Lechos bacterianos de medias carga
  • Decantación

Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:

  1. Establecer los datos de diseño
  2. Definir los parámetros de diseño
  3. Diseñar las instalaciones y equipos
  4. Verificar los parámetros de funcionamiento.

Primero: Establecer los datos de diseño

Los datos de diseño que se necesitan son tanto hidráulicos como de carga contaminante:

Segundo: Definir los parámetros de diseño

Los parámetros de diseño, para un lecho bacteriano de media carga, son:

Los parámetros de diseño para la decantación de un proceso de fangos activos de media carga son:

Tercero: Diseñar las instalaciones y equipos

Para el diseño de los lechos bacterianos de media carga se deben de seguir los siguientes pasos:

1) Establecer el rendimiento de la DBO5 deseado y calcular la DBO5 de salida:

2) Calcular la recirculación necesaria:

3) Calcular las cargas de DBO5 de entrada a lechos:

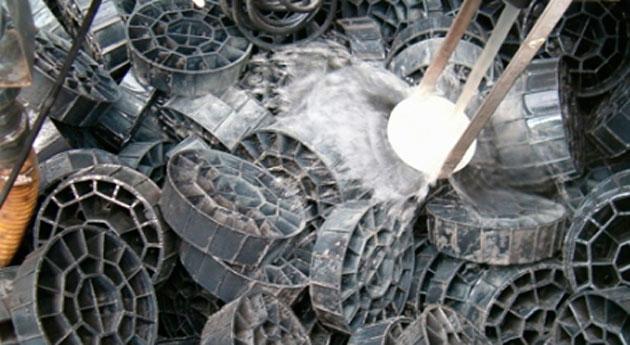

4) Definir el material soporte y los parámetros de diseño:

5) Calcular el volumen de los lechos:

6) Definir la altura de los lechos en función del material soporte:

7) Calcular el número de unidades a instalar y las dimensiones unitarias:

8) Verificar las cargas hidráulicas:

9) En caso de no cumplir recalcular la altura adoptada:

10) Calcular la superficie de los huecos para aireación natural:

11) Calcular el bombeo de alimentación:

12) Calcular el bombeo de recirculación:

Para el diseño del decantador se deben de seguir los siguientes pasos:

1) Determinar los caudales de diseño:

2) Calcular la superficie mínima necesaria en planta:

3) Calcular el número de unidades a instalar y las dimensiones unitarias en planta:

4) Calcular el volumen mínimo de cada unidad:

5) Calcular el volumen unitario:

Volumen total: 4.901 m3 > 4.830 m3

Volumen total: 4.825 m3 +/- 4.830 m3

6) Calcular la producción de fangos:

7) Definir la calidad del agua de salida del tratamiento biológico:

Cuarto: Verificar los parámetros de funcionamiento

Con las dimensiones definidas, verificar, para cada una de las instalaciones que se cumplen los parámetros de diseño.

Recomendaciones

Para un buen diseño de las instalaciones, se recomienda tener en cuenta las siguientes observaciones:

  1. Realizar el reparto a las diferentes unidades mediante vertedero
  2. Si se necesitan más de dos unidades instalar siempre un número para de lechos para facilitar su funcionamiento en serie o paralelo
  3. Independizar el bombeo de alimentación del bombeo de recirculación
  4. No mezclar la salida de los lechos bacterianos
  5. Disponer de una superficie de huecos en las paredes para, si se desea en el futuro, aportar aire forzado: Superficie 25-50 % de la calculada para aireación natural
  6. Estudiar la implantación de las unidades para permitir instalar, en el futuro y si se precisa la reducción de nutrientes, zonas anóxicas.

NOTA FINAL: Las imágenes que presentan este blog son gentileza de fabricantes de equipos. En ningún momento suponen un aval o conformidad con lo recogido en el blog, que es de total responsabilidad del autor del mismo
