El lagunaje es una tecnología de bajo coste muy adecuada para poblaciones pequeñas (< 10.000 habitantes) o de mayor tamaño que dispongan de espacio suficiente para su implementación y con condiciones climáticas adecuadas (temperatura del agua > 16 º C).
Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:
- Establecer los datos de diseño
- Definir los parámetros de diseño
- Diseñar las instalaciones y equipos
- Verificar los parámetros de funcionamiento.
Primero: Establecer los datos de diseño
Los datos de diseño que se necesitan son tanto hidráulicos como de carga contaminante:
Segundo: Definir los parámetros de diseño

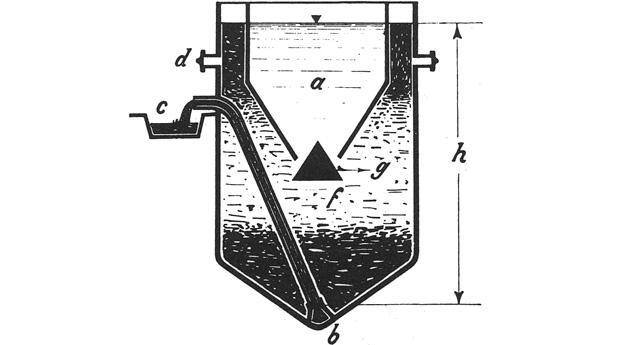

Las fosas Imhoff tienen por objeto retirar los sólidos en suspensión decantables y estabilizarlos.
Los parámetros de diseño para las fosas imhof son:
- Las lagunas facultativas tienen por objeto reducir las DBO5 y los sólidos en estado coloidal.
Los parámetros de diseño para las lagunas facultativas son:
Las lagunas maduración tiene por objeto reducir parte de los nutrientes y de desinfectar las aguas depuradas mediante la radicaión UVA solar.
Los parámetros de diseño para las lagunas de maduración son:
Tercero: Diseñar las instalaciones y equipos
Para el diseño de las fosas imhoff se deben de seguir los siguientes pasos:
1) Definir los parámetros de diseño
2) Calcular la producción de fangos a :
3) Definir el volumen ocupado por el fangos:
4) Calcular el volumen de la zona de almacenamiento de fangos:
5) Definir el número de unidades a instalar:
6) Calcular las dimensiones en planta:
7) Calcular las dimensiones de los decantadores:
8) Verificar que la decantación cumple con los parámetros de diseño
Si no se cumple rehacer el cálculo disminuyendo la altura adoptada en la zona de almacenamiento de fangos
9) Reverificación parámetros decantación
10) Producción de biogás
11) Calcular la producción de energía
12) Calcular las bombas d efangos:
13) Calcular la calidad del agua de salida en base a:
Para el diseño de las lagunas facultativas se deben de seguir los siguientes pasos:
1) Adoptar parámetros de diseño
2) Calcular la superficie necesaria
3) Calcular el volumen necesario
4) Calcular la altura de las balsas:
5) Definir el número de unidades a instalar:
6) Calcular las dimensiones en planta:
7) Calcular la calidad del agua de salida:
Para el diseño de las lagunas de maduración se deben de seguir los siguientes pasos:
1) Definir los parámetros de diseño
2) Calcular el volumen necesario:
3) Definir el número de unidades a instalar:
4) Calcular las dimensiones en planta:
Cuarto: Verificar los parámetros de funcionamiento
Recomendaciones
Para un buen diseño de las instalaciones, se recomienda tener en cuenta las siguientes observaciones:
1) Disponer de un buen pretratamiento
2) El uso de energía solar o del propio biogás puede ser una alternativa muy atractiva para el funcionamiento del pretratamiento.
3) Realizar el reparto a las diferentes unidades mediante vertedero
4) Disponer de un sistema de aporte de aire en las lagunas facultativas. (El uso de energía solar o el aprovechamiento del biogás generado se debn de analizar)
5) Instalar un sistema de retirada de algas a la salida de las lagunas de maduración e introducirlas en las lagunas anaerobias para generar mayor biogás.
