El pretratamiento de una estación depuradora de aguas residuales (EDAR) es el responsable de acondicionar las aguas residuales para su posterior tratamiento así como para proteger los equipos e instalaciones de desgastes y obstrucciones originadas por:

  • Residuos sólidos
  • Arenas
  • Grasas y sobrenadantes.

El pretratamiento está formada por:

  • Desbaste de finos
  • Desarenado-desengrasado

Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:

  1. Establecer los datos de diseño
  2. Definir los parámetros de diseño
  3.  Diseñar las instalaciones y equipos
  4.  Verificar los parámetros de funcionamiento.

PRIMERO: ESTABLECER LOS DATOS DE DISEÑO

Al tratarse de procesos hidráulicos, los únicos datos que se necesitan, para estas instalaciones, son los caudales de entrada en tres de sus variantes:

SEGUNDO: DEFINIR LOS PARÁMETROS DE DISEÑO

Los parámetros de diseño del desbaste de finos son:

Los parámetros de diseño para el desarenado-desengrasado convencional con aireación son:

TERCERO: DISEÑAR LAS INSTALACIONES Y EQUIPOS

Para el diseño del desbaste de finos se deben de seguir los siguientes pasos:

1) Definir las características de la reja

  •  Ancho de barrotes: normalmente 3-10 mm
  •  Separación de barras: aconsejable 3-10 mm

2) Calcular la sección vertical necesaria

3) Definir el número de rejas a instalar

  4) Definir la capacidad del sistema de transporte y compactación de residuos sólidos en base:

  • Pt: producción adoptada: 0,15 litros de RS/m3 de agua bruta
  • Prf: producción reja de finos: 0,1 litros de RS/m3 de agua bruta, el resto se extrae en el desbaste de gruesos
  • Coeficiente punta horario: 10 d.
  • Sequedad mínima: 40 %
  •  Densidad media: 0,75 kg/l

Para el diseño del desarenado-desengrasado se deben de seguir los siguientes pasos:

1) Calcular la superficie mínima necesaria en planta

  2) Calcular el número de unidades a instalar y las dimensiones unitarias en planta, respetando:

  • 3 * a < l < 7 * a (a: ancho; l: largo)
  •  l < 25 m

 3) Calcular el volumen mínimo de cada unidad

4) Definir la altura recta y la troncocónica respetando una altura máxima de 5,0 metros

5) Calcular el volumen unitario

6) Si la altura necesaria supera la altura máxima redefinir las dimensiones en planta

7) Redefinir las dimensiones en planta si es necesario

8) Calcular el aporte de aire en base a:

  • Necesidades medias: 5 Nm3/h/m2 de superficie de desarenado
  • Necesidades medias: 10 Nm3/h/m2 de superficie de desarenado

 9) Calcular la producción de arenas en base a :

  • Pt: Producción adoptada: 100 gr de Arena/m3 de agua bruta
  • Par: Producción adoptada desarenador: 50 gr/m3 de agua bruta, el resto se extrae en el pozo de gruesos
  • Coeficiente punta horario: 2 d.
  • Concentración de extracción: 0,5 %
  •  Densidad agua+arena: 1l/kg

10) Definir las bombas de arena y el lavador de arenas



11) Calcular la producción de grasas y sobrenadantes en base a :

  • Producción adoptada: de 25 gr de GS/m3 de agua bruta
  • Concentración de extracción: 1-5 %
  •  Densidad media: 0,6 kg/l

CUARTO: VERIFICAR LOS PARÁMETROS DE FUNCIONAMIENTO.

Desbaste de finos

Desarenado-desengrasado

RECOMENDACIONES

Para un buen diseño de las instalaciones, se recomienda tener en cuenta las siguientes observaciones:

  1. Las compuertas de entrada a los canales de desbaste deben de ser motorizadas para regular, de forma automática, los caudales circulantes por cada canal. El objetivo es minimizar los sedimentos de arenas, por baja velocidad, con caudales por debajo del medio.
  2.  En plantas donde solo se instale una unidad de desarenado se recomienda:
  • Disponer de un by-pass para evitar paradas totales de la planta por operaciones de mantenimiento preventivo y correctivo.

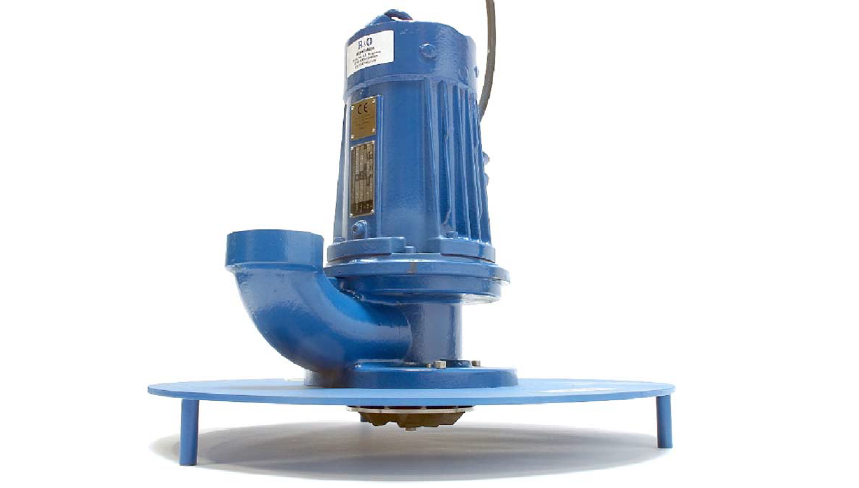

  •  Utilizar, como sistema de aireación, aireadores sumergidos en vez de soplantes y domos.

NOTA FINAL: Las imágenes que presentan este blog son gentileza de fabricantes de equipos. En ningún momento suponen un aval o conformidad con lo recogido en el blog, que es de total responsabilidad del autor del mismo
