El pretratamiento de una estación depuradora de aguas residuales (EDAR) es el responsable de acondicionar las aguas residuales para su posterior tratamiento así como para proteger los equipos e instalaciones de desgastes y obstrucciones originadas por:

  • Residuos sólidos
  • Arenas
  • Grasas y sobrenadantes.

El pretratamiento está formada por:

  • Desbaste de finos
  • Desarenado-desengrasado

Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:

  1. Establecer los datos de diseño
  2. Definir los parámetros de diseño
  3. Diseñar las instalaciones y equipos
  4. Verificar los parámetros de funcionamiento.

PRIMERO: ESTABLECER LOS DATOS DE DISEÑO

Al tratarse de procesos hidráulicos, los únicos datos que se necesitan, para estas instalaciones, son los caudales de entrada en tres de sus variantes:

  • Caudal medio de aguas residuales (m3/h)
  • Caudal punta (m3/h) como caudal máximo de aguas residuales que llegan por el colector
  • Caudal mínimo (m3/h) como caudal mínimo de aguas residuales que llegan por el colector
  • Caudal máximo (m3/h) como caudal máximo de aguas que llegan por el colector en los periodos de lluvia y que se verán sometidas a un tratamiento primario por exigencias legales (Plan Hidrológico de Cuenca –PHC)

SEGUNDO: DEFINIR LOS PARÁMETROS DE DISEÑO

El desbaste de finos tiene por objeto retirar objetos de pequeño tamaño que puedan obstruir las conducciones o acumularse en los depósitos (especialmente espesadores, digestores )

Para el desbaste de finos los parámetros de diseño son:

Que responden a las siguientes expresiones:

Donde:

  •  Q es el caudal circulante en m3/h
  • S1 es la superficie del canal de desbaste en m2: a * h
  • S2 es la superficie libre en la reja en m2: ar * h
  • a: ancho del canal en metros
  • h: altura del agua en el canal en metros
  • Cc: coeficiente de colmatación de la reja expresado en tanto por uno. Normalmente el 30 %
  • ar es el ancho libre en la reja en metros de acuerdo a:


  Donde:

  • ar: ancho en metros de la reja
  • e: espesor en metros de los barrotes
  • p: separación, en metros, entre barrotes.

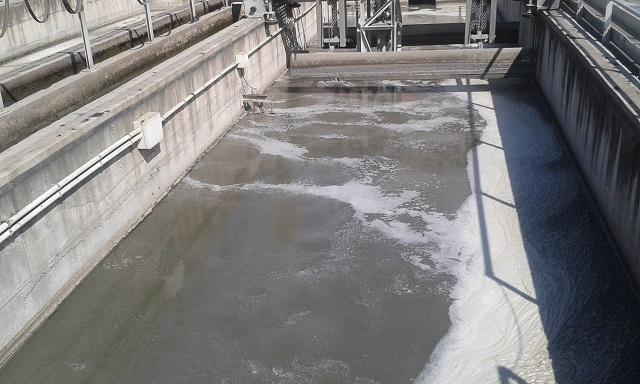

El desarenado-desengrasado es una instalación que tiene por objeto retirar arenas de menor tamaño (> de 0,20 mm) para proteger de desgaste de las conducciones de la línea de agua y de fango de la EDAR.

Los parámetros de diseño para el desarenado-desengrasado convencional con aireación son:

Que responden a las siguientes expresiones:

  Donde:

  • Q es el caudal circulante en m3/h
  • S es la superficie en planta, en m2, del desarenado-desengrasado
  • V es el volumen del desarenado-desengrasado en m3

DISEÑAR LAS INSTALACIONES Y EQUIPOS

Para el diseño del desbaste de finos se deben de seguir los siguientes pasos:

Para el diseño del desarenado-desengrasado se deben de seguir los siguientes pasos:

VERIFICAR LOS PARÁMETROS DE FUNCIONAMIENTO

Con las dimensiones definidas, verificar, para cada una de las instalaciones que se cumplen los parámetros de diseño.

RECOMENDACIONES

Para un buen diseño de las instalaciones, se recomienda tener en cuenta las siguientes observaciones:

En un próximo blog presentaré un ejemplo.

NOTA FINAL: Las imágenes que presentan este blog son gentileza de fabricantes de equipos. En ningún momento suponen un aval o conformidad con lo recogido en el blog, que es de total responsabilidad del autor del mismo
