El tratamiento primario convencional de una estación depuradora de aguas residuales (EDAR) es el responsable de reducir la carga contaminante decantable.

El tratamiento primario convencional está formado por una decantación por gravedad , que puede ser:

  • Decantación rectangular
  •  Decantación circular
  • Decantación lamelar

Para el diseño de estas instalaciones, es conveniente seguir los siguientes pasos:

  1. Establecer los datos de diseño
  2. Definir los parámetros de diseño
  3. Diseñar las instalaciones y equipos
  4. Verificar los parámetros de funcionamiento.

PRIMERO: ESTABLECER LOS DATOS DE DISEÑO

Los datos de diseño que se necesitan son tanto hidráulicos como de carga contaminante:

Hidráulicos:

  • Caudal medio de aguas residuales (m3/h)
  • Caudal punta (m3/h) como caudal máximo de aguas residuales que llegan por el colector
  • Caudal máximo (m3/h) como caudal máximo de aguas que llegan por el colector en los periodos de lluvia y que se verán sometidas a un tratamiento primario por exigencias legales (Plan Hidrológico de Cuenca –PHC)

Carga contaminante:

  • DQO del agua bruta (ppm o mg/l o gr/m3)
  • DBO5 del agua bruta (ppm)
  • SS del agua bruta (ppm)
  • NTK del agua bruta (ppm)
  • P del agua bruta (ppm)

SEGUNDO: DEFINIR LOS PARÁMETROS DE DISEÑO

Los parámetros de diseño para la decantación rectangular o circular son:

Que responden a las siguientes expresiones:

 Donde:

  • Q es el caudal circulante en m3/h
  • S es la superficie en planta, en m2, del decantador
  • V es el volumen del decantador en m3

Los parámetros de diseño para la decantación lamelar son:

TERCERO: DISEÑAR LAS INSTALACIONES Y EQUIPOS

Para el diseño de los decantadores inpendientemente de su tipología, se deben de seguir los siguientes pasos:

1) Calcular la superficie mínima necesaria en planta

2) Calcular el número de unidades a instalar y las dimensiones unitarias en planta, respetando:

  • a < l < 3 * a (a: ancho; l: largo)
  • l < 60 m c. φ < 60 m (φ: diámetro)

3) Calcular el volumen mínimo de cada unidad

4) Definir la altura recta en vertedero respetando una altura máxima de 4,0 metros

5) Calcular el volumen unitario

6) Si la altura necesaria supera la altura máxima redefinir las dimensiones en planta

7) Redefinir las dimensiones en planta si es necesario

8) Calcular la producción de fangos primarios en base a :

  • Rendimiento de SS : 50-75 %

9) Definir las bombas de fangos primarios, en base a :

  • Horas de funcionamiento: 12-24 h
  • Concentración de la purga: 1-2 %

CUARTO: VERIFICAR LOS PARÁMETROS DE FUNCIONAMIENTO.

Con las dimensiones definidas, verificar, para cada una de las instalaciones que se cumplen los parámetros de diseño.

RECOMENDACIONES

Para un buen diseño de las instalaciones, se recomienda tener en cuenta las siguientes observaciones:

  • Realizar el reparto a las diferentes unidades mediante vertedero
  • Disponer, en la arqueta de reparto, de un by-pass al tratamiento biológico para poder aportar aguas brutas directamente al tratamiento biológico.

En un próximo blog presentare un ejemplo

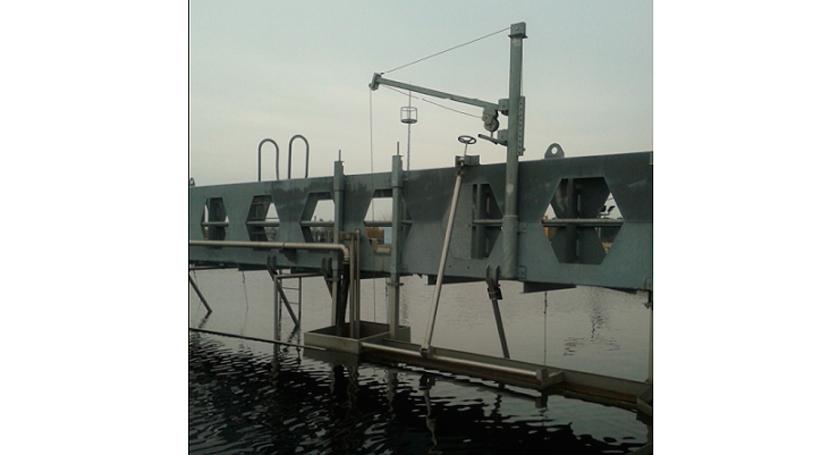

NOTA FINAL: Las imágenes que presentan este blog son gentileza de fabricantes de equipos. En ningún momento suponen un aval o conformidad con lo recogido en el blog, que es de total responsabilidad del autor del mismo
