La planta de tratamiento de aguas residuales de Blue Plains ha incorporado técnicas de simulación CFD avanzado para mejorar el rendimiento de sus reactores MBBR.
El tratamiento de aguas residuales es una preocupación fundamental para las industrias y los municipios de todo el mundo, y la optimización de los procesos y el ahorro energético son más importantes que nunca. Entre la amplia gama de tecnologías de tratamiento biológico de aguas residuales, el reactor de biopelícula de lecho móvil (MBBR) destaca como una solución eficiente, compacta y de bajo mantenimiento. Este artículo analiza el papel fundamental de la dinámica de fluidos computacional (CFD) en la optimización del diseño y el rendimiento de los MBBR.
Tecnología MBBR: una breve visión general
Los MBBR utilizan un gran número de pequeños soportes flotantes de polietileno, cada uno de los cuales ofrece una amplia superficie para el crecimiento bacteriano. Los MBBR ofrecen varias ventajas, entre ellas su tamaño compacto, su flexibilidad operativa y su robustez a la hora de gestionar altas cargas orgánicas. Estos reactores se basan en la interacción entre las aguas residuales, los soportes recubiertos de biopelícula y un entorno controlado (que a menudo implica aireación). Un tratamiento energéticamente eficiente depende de maximizar el contacto entre estos elementos. Entre los factores clave de diseño que influyen en esta interacción se incluyen:
· Geometría del reactor: el tamaño, la forma y la configuración del tanque influyen directamente en la mezcla de los fluidos y la dispersión de los soportes. Un diseño deficiente puede dar lugar a zonas muertas y a una menor eficiencia en el tratamiento.
· Relación de llenado de los soportes: es fundamental encontrar el equilibrio entre una superficie de biopelícula suficiente y un movimiento adecuado de los soportes. Un llenado excesivo puede dificultar la circulación y favorecer taponamientos.
· Diseño del sistema de aireación: la distribución uniforme del oxígeno es esencial para la actividad microbiana. El sistema de aireación también influye en la mezcla de los soportes.
· Distribución del caudal: una distribución uniforme del caudal evita el estancamiento y los cortocircuitos, garantizando un contacto constante entre las aguas residuales y la biopelícula.
La CFD y el reto de simular los MBBR
La CFD es una rama de la ingeniería que utiliza el análisis numérico y estructuras de datos para simular presenta presentan una gran variedad de formas, tamaños y densidades.

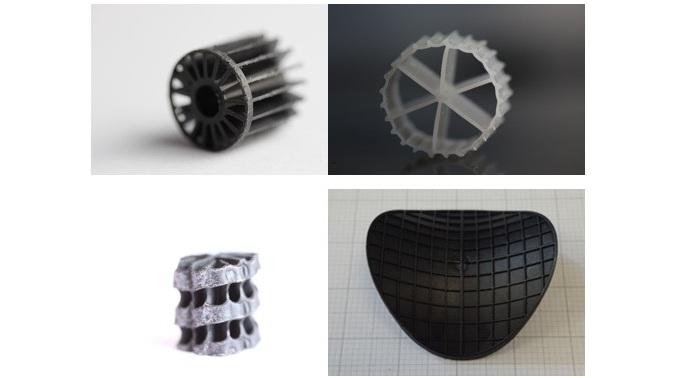

Tipos típicos de soportes MBBR
Reproducir las estructuras internas detalladamente de cada soporte en el CFD resulta computacionalmente prohibitivo. Por ello, es necesario recurrir a representaciones simplificadas del problema original. Estas simplificaciones introducen una serie de incertidumbres en la modelización y, por lo tanto, por muy sofisticado que sea el código CFD, los datos empíricos siguen siendo esenciales para fundamentar las simulaciones en la realidad.
Modelización CFD avanzada: un DEM y calibración con datos experimentales
THINK Fluid Dynamix® ha desarrollado actualmente una solución a estos retos: un modelo numérico que combina el método de elementos discretos (DEM) con el CFD para simular tanto el flujo de fluido como las partículas de los soportes. La interacción entre el fluido y los soportes se calibra utilizando datos experimentales procedentes de una serie de ensayos de mezcla para cada tipo de soporte.
El DEM es una técnica numérica utilizada principalmente para modelar el comportamiento de conjuntos de partículas individuales en procesos en los que las interacciones entre partículas y entre partículas y contornos desempeñan un papel dominante. Cuando el DEM se acopla con el CFD, permite simular simultáneamente el flujo de fluido alrededor (y a través) de estas partículas, así como el movimiento de las partículas debido a las fuerzas del fluido y a las colisiones entre partículas. Este acoplamiento es crucial para predecir con precisión el comportamiento global de los flujos líquido-sólido.
En la práctica, el DEM suele basarse en formas geométricas básicas (como esferas, cubos o cilindros) para representar las partículas portadoras, ya que reproducir estructuras internas detalladas en el CFD resulta inviable desde el punto de vista computacional. Por lo tanto, la metodología utiliza estas geometrías simplificadas, pero calibra parámetros – como las propiedades de colisión, la densidad efectiva y el tamaño representativo – comparándolos con experimentos físicos. Concretamente, se observa el comportamiento de un tipo determinado de partícula portadora en un reactor en de un rango de intensidades de mezcla para hacer coincidir los resultados de la simulación con los datos experimentales.
El procedimiento de calibración se lleva a cabo de la siguiente manera:
· Medición de la dinámica de los portadores: Se realizan experimentos físicos en un reactor de tanque con agitación mecánica para seguir el comportamiento de los portadores en condiciones de flujo conocidas (intensidades de mezcla).
· Ajuste de los coeficientes del modelo: Se ajustan los coeficientes de fricción, los parámetros de colisión, la densidad representativa y el tamaño hasta que los resultados de la simulación coincidan con las mediciones experimentales.
· Ampliación de escala: Una vez calibrado, el modelo numérico puede aplicarse de forma fiable a reactores a escala real.

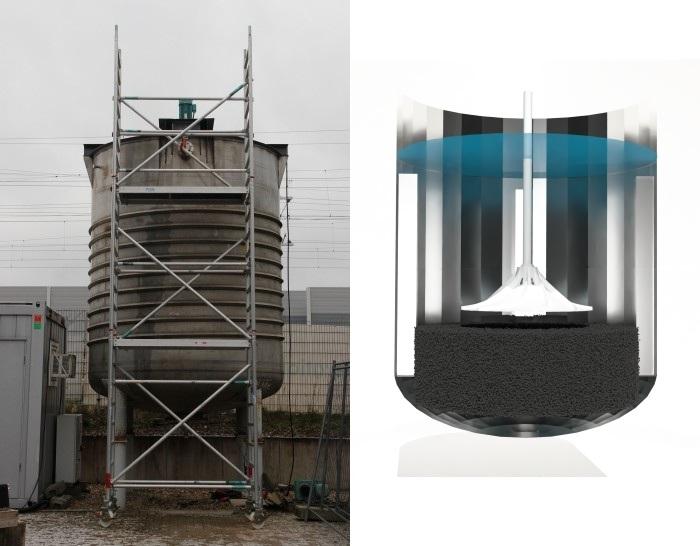

Depósito de pruebas en las instalaciones (izquierda) y el depósito simulado mediante CFD en condiciones iniciales (derecha)

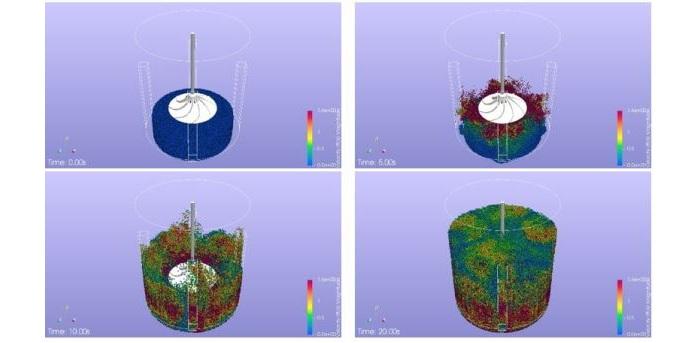

Simulación de la prueba de resuspensión de los medios de soporte en condiciones de funcionamiento específicas
Caso práctico: Proyecto de DC Water en la planta avanzada de tratamiento de aguas residuales de Blue Plains
La Planta Avanzada de Tratamiento de Aguas Residuales de Blue Plains puso en marcha una importante mejora para convertir sus reactores biológicos existentes en reactores de lodos activados de película fija integrada (IFAS), una variante de la tecnología de MBBR. Como componente clave de esta iniciativa, se diseñó y analizó un reactor piloto a escala real utilizando un método acoplado CFD-DEM. El objetivo principal de este estudio piloto era evaluar exhaustivamente el comportamiento hidráulico y de mezcla previsto tras la introducción de medios IFAS en un tanque anóxico existente. Las simulaciones CFD proporcionaron información detallada sobre el flujo de fluidos y los fenómenos de mezcla, al tiempo que incorporaron de forma crítica las interacciones entre los medios IFAS y el entorno fluido circundante.
El análisis CFD-DEM facilitó una evaluación exhaustiva de la calidad de la mezcla bajo diversas condiciones de funcionamiento. Estas condiciones incluían diferentes configuraciones de mezcladores, diversos tipos de medios IFAS y múltiples tiempos de residencia hidráulica. El examen sistemático de los indicadores clave de rendimiento (KPI) para cuantificar la eficacia de la mezcla incluyó las velocidades de flujo locales, el grado de homogeneización de los medios portadores en todo el volumen del reactor, la identificación de posibles zonas muertas o estancadas y la detección de cualquier fenómeno de cortocircuito.
Esta metodología desempeñó un papel crucial en la ingeniería de todo el proyecto, al ofrecer la capacidad de cuantificar con precisión los parámetros y visualizar las complejas interacciones entre el fluido y los medios dentro del reactor, que son extremadamente difíciles, cuando no imposibles, de captar de forma exhaustiva mediante técnicas experimentales tradicionales, especialmente en entornos opacos a escala real. Además, el empleo de simulaciones numéricas para dichas evaluaciones resultó considerablemente más rentable y eficiente en términos de tiempo que recurrir a extensas pruebas físicas piloto, lo que permitió explorar con agilidad numerosas configuraciones de diseño y escenarios operativos con un gasto financiero y logístico significativamente reducido.
El modelo CFD multifásico del reactor IFAS

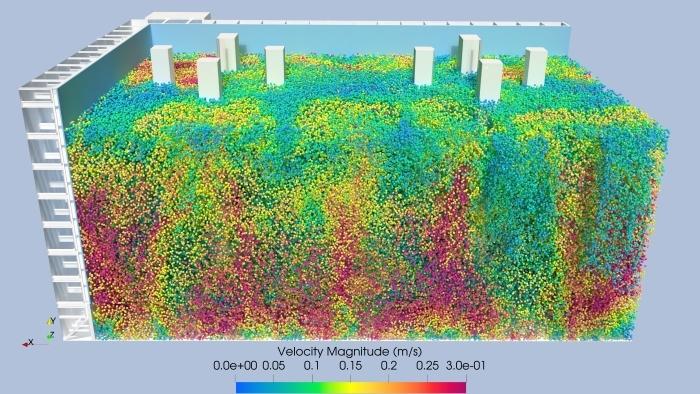

Velocidades de flujo experimentadas por los portadores en el reactor IFAS
Líneas de corriente promediadas en el reactor IFAS
Conclusión
Este estudio representa un avance significativo en la modelización y optimización de los reactores de biopelícula de lecho móvil. Al combinar la CFD con el DEM e integrar una rigurosa calibración experimental, el trabajo de THINK Fluid Dynamix® supera los retos que desde hace tiempo se plantean a la hora de simular de forma fiable reactores que incorporan una amplia gama de soportes. Históricamente, la variabilidad en las geometrías de los soportes y las propiedades de los materiales limitó la precisión predictiva de los modelos puramente numéricos. El enfoque experimental-numérico que aquí se presenta no solo valida el marco de simulación, sino que también ofrece una visión detallada de la compleja dinámica de fluidos y los fenómenos de mezcla inherentes a estos sistemas.
Cabe destacar que el proyecto disruptor llevado a cabo para DC Water en la planta de tratamiento avanzado de aguas residuales de Blue Plains constituye una demostración convincente de esta novedosa metodología. Por primera vez, se analizó un reactor piloto a escala real utilizando el modelo calibrado CFD-DEM, lo que permitió evaluar con precisión parámetros clave de rendimiento – como las velocidades de flujo y la dispersión de los soportes, así como identificar zonas de estancamiento o muertas bajo diversas condiciones de funcionamiento. Este estudio de caso subraya la utilidad práctica del enfoque y su potencial para mejorar el rendimiento del reactor, la eficiencia energética y la eficacia del tratamiento.
En resumen: la integración de técnicas numéricas con la calibración experimental establece un nuevo referente para la modelización predictiva de los sistemas MBBR. Este avance mejora la fiabilidad del diseño y la optimización de los reactores, al tiempo que sirve de trabjo preliminar a futuras investigaciones y avances tecnológicos en el tratamiento de aguas residuales.
