Las tuberías de PVC-O TOM®, la solución más sostenible y comprometida con el medioambiente, han sido empleadas en el Proyecto de Transformación en Regadío del Sector XXII de la Subzona de Payuelos (León).

1. Antecedentes

La Subzona de Payuelos constituye un amplio territorio con una superficie total cercana a 74.000 ha, de éstas, la superficie a regar es de 39.600 ha.

Para posibilitar el riego de esta amplia zona se proyectaron los Canales Alto y Bajo de los Payuelos, que tras derivar del río Esla un caudal de 24 y 36 m3/sg respectivamente, transportan el agua a través de 125 km de canal a 9 balsas de regulación con una capacidad total aproximada de 1.800.000 m3. La zona afectada por la transformación abarca una superficie de 74.551 ha de las provincias de León y Valladolid.

2. Objeto de la obra

El objeto del proyecto es la transformación en regadío del sector XXII de la Subzona de Payuelos - Área Cea - de la Zona Regable de Riaño (León).

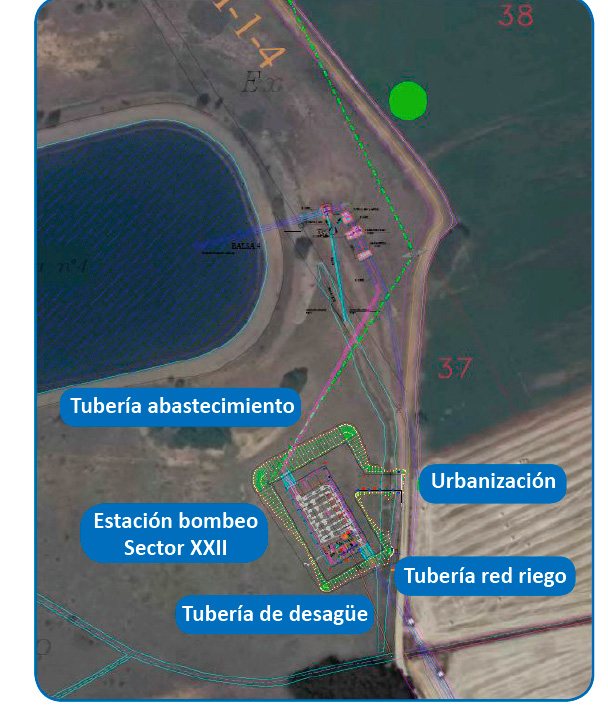

Se contemplan una serie de actuaciones sobre los diferentes sectores en los cuales se ha dividido la subzona de Payuelos entre los cuales está el Sector XXII, donde se recogen las descritas en el actual proyecto. Siendo la superficie total en este sector de 6.679 ha, de las cuales 3.070,34 ha se transforman en regadío, pertenecientes a 563 propietarios y distribuidas en 712 parcelas. La obra consistió en la ejecución de la red de riego, tubería de abastecimiento e impulsión, la estación de bombeo y sus instalaciones eléctricas para la transformación de 3.070 ha.

3. Recursos hídricos

Los recursos disponibles proceden del embalse de Riaño, que con una capacidad de 664 hm3 regula 546 hm3 al año, lo que permite regar 84.000 ha netas con una demanda de 6.500 m3/ha y año.

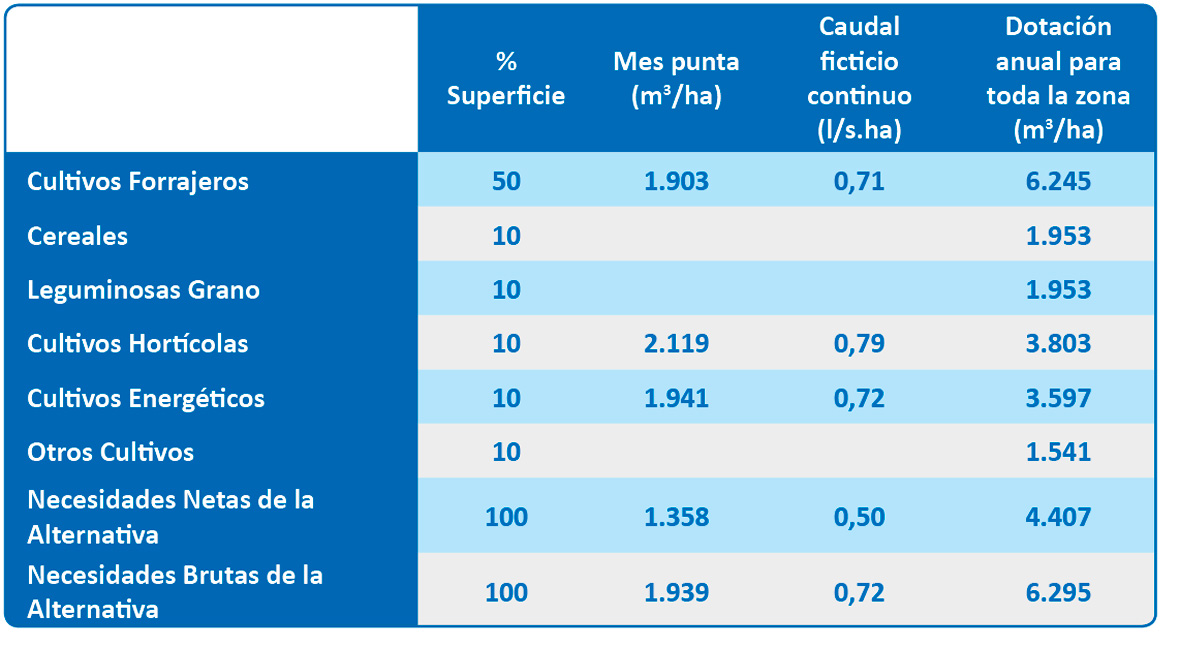

Para el cálculo de la demanda de la zona regable, se tuvo en cuenta una posible alternativa de cultivos:

Los resultados que se usaron para el diseño hidráulico de la red fueron:

  • Caudal ficticio continuo: 0,72 l/s ha
  • Demanda de la alternativa por ha: 6.295 m3/ha y año

4. Solución proyectada

5. Cálculos hidráulicos

Se consideraron 6 días hábiles de riego por semana, por lo que el caudal ficticio continuo es de 0,84 l/s ha.

Se estableció una jornada de riego de 18 horas para la red de presión forzada y de 20 horas para la red de presión natural, por lo que los grados de libertad fueron 1,33 y 1,2 respectivamente.

Para el trazado de la red de regadío se requiere adecuar sus infraestructuras para mejorar su adaptación a las necesidades del regante

Se optó por una garantía de suministro del 95%. El caudal que circula por cada uno de los tramos de una red a la demanda es variable a lo largo del día, ya que depende de la probabilidad de coincidencia en el riego de las tomas a las que abastece. Estos caudales de diseño serán los que cumplan con una garantía de suministro y su cálculo está basado en métodos estadísticos en lo que se admite que los regantes siguen una distribución de sus horas de riego por turnos.

Para este proyecto se establecieron 50 m.c.a como presión mínima en el hidrante.

6. Cálculos mecánicos

Se estudió que todas las tuberías elegidas soportasen esfuerzos de carga a los cuales estarán sometidas tanto interiormente como exteriormente. En todos los casos el cálculo fue satisfactorio con cada una de las condiciones de instalación fijadas en el proyecto.

Para los cálculos mecánicos se tuvieron en cuenta todos los factores que influyen en la viabilidad de la instalación, profundidad, presión interna, condiciones de instalación y por supuesto cargas de tráfico. Las tuberías han de soportar sin ningún problema la combinación de esfuerzos que suponen las cargas verticales de las tierras de relleno, las cargas de tráfico si las hubiere y la presión interna del agua transportada.

7. Materiales de la red hidráulica

Se modelizó la red mediante el uso de programas informáticos optimizando los diámetros necesarios para cumplir con los requisitos de demanda de caudal y presión en los puntos de suministro, así como el coste de inversión y explotación de la misma, seleccionando el PVC-O como el material más apropiado para esta actuación.

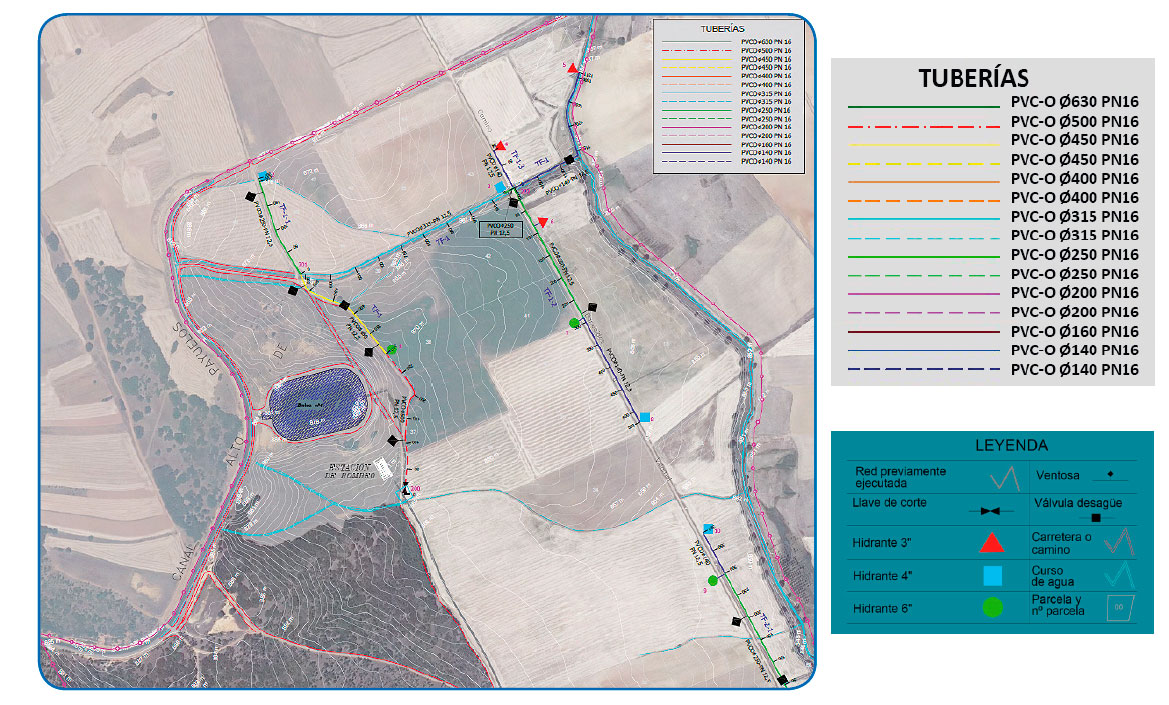

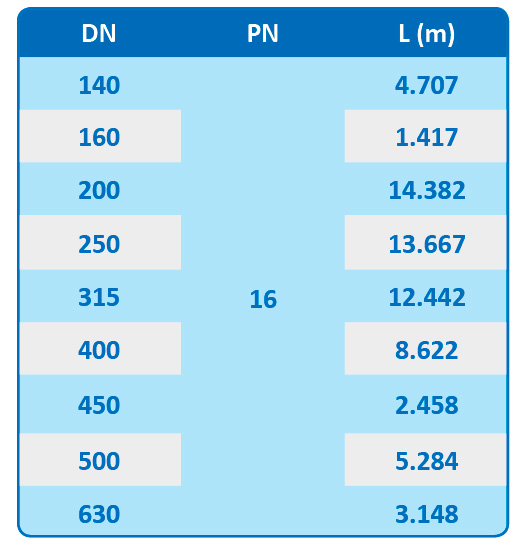

En concreto, la gama de diámetros y timbrajes empleados corresponde a Tuberías de PVC Orientado (PVC-O) para diámetros iguales o inferiores a 630 mm, con una longitud de 66.127 m.

Todas las piezas especiales (cambios de dirección, derivaciones, salidas de ventosas e hidrantes) de la red son de acero con salida ranurada o perfiladas para su unión con junta elástica con el PVC-O.

La red de riego está formada por un total de 219 hidrantes junto con piezas auxiliares y de valvulería (válvulas de mariposa y compuerta de corte para sectorización, válvulas de compuerta para desagüe, ventosas para evacuación de aire, etc.).

8. Conclusiones

Para el trazado y dimensionamiento de la red de regadío se requiere adecuar sus infraestructuras para mejorar su adaptación a las necesidades del regante y a la utilización eficiente del agua. Los objetivos buscados con la implementación de las últimas tecnologías son: fomento del ahorro y mejora de la eficiencia en el uso del agua, la transferencia de tecnología al sector del riego, y la utilización de recursos hídricos alternativos.

En el diseño de la red es imprescindible conocer desde la fase de proyecto todos aquellos aspectos relevantes para la viabilidad económica y técnica. Es fundamental incidir en los principales factores de diseño, ejecución, selección de materiales y explotación.

En el diseño de la red es imprescindible conocer desde la fase de proyecto los aspectos relevantes para la viabilidad económica y técnica

Las tuberías son un elemento básico en la proyección de las redes, debe tenerse en cuenta la calidad contrastada, su capacidad hidráulica y la durabilidad en el tiempo para mantenerse en servicio sin verse afectadas por acciones mecánicas, químicas y micro-biológicas.

La elección del material debe estar basado entre otros parámetros, en aquellos que tienen que  ver con la durabilidad de la instalación como son: la capacidad hidráulica, el comportamiento del material frente a los continuos transitorios que se producen en una red de riego, su robustez a la hora de su manipulación, facilidad de instalación, el deterioro del material con el paso del tiempo, su rugosidad y como consecuencia de esta, su pérdida de carga asociada, la disponibilidad en el mercado de los accesorios necesarios o la propia optimización energética.

Por lo que se considera a las tuberías TOM® de PVC-O la alternativa adecuada para las redes de regadío gracias a su eficiencia en la explotación y sus bajos costes de mantenimiento, debido a   sus altas propiedades físico-mecánicas y químicas. Producto de calidad comprometido con el medioambiente y económicamente viable.
